في قطاعات التصنيع الدقيقة مثل فواصل بطاريات الليثيوم أيون والأفلام الضوئية المتطورة، تبلغ دقة الأبعادأنابيب ABS الأساسيةيحدد بشكل مباشر معدل إنتاج خط الإنتاج ومعدل استخدام المعدات.
يجب أن يخضع كل جانب من جوانب أنبوب ABS الأساسي المتوافق - بدءًا من القطر الداخلي وسمك الجدار إلى الطول والاستقامة - لاختبارات صارمة. اليوم، تأخذك JSHKCORES إلى داخل مختبر مراقبة الجودة لترى كيف يتم "قياس" أنبوب ABS عالي الدقة وفقًا للمواصفات.

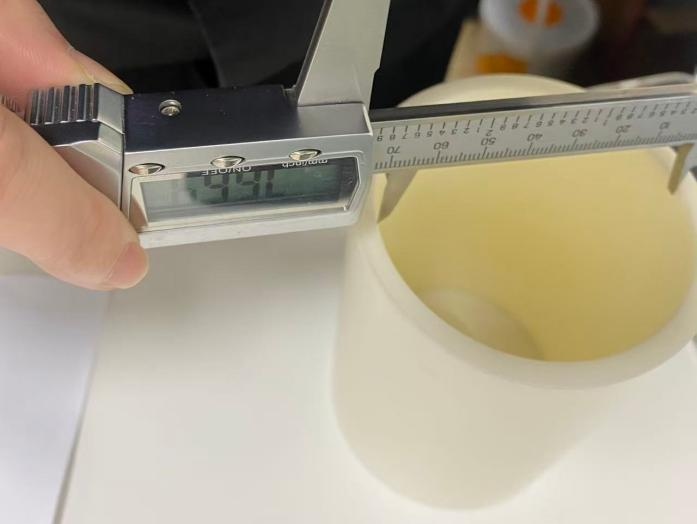

قياس القطر الداخلي للأنابيب الأساسية ABS: تركيب دقيق للشياق القابلة للتوسيع بالهواء
القطر الداخلي هو البعد الرئيسي للملاءمة بين أنبوب ABS الأساسي وشياق الجهاز القابل للتوسيع بالهواء. عند القياس، عادةً ما يتم استخدام ميكرومتر داخلي أو فرجار رنيه عالي الدقة. يجب على المشغلين إدخال فكوك القياس في الأنبوب واختيار مقاطع عرضية متعددة عند فتحة الأنبوب وفي منتصف الطريق على طول جسم الأنبوب. وفي كل مقطع عرضي، يجب إجراء القياسات مرتين على الأقل في اتجاهين متعامدين بشكل متبادل، وحساب المتوسط الحسابي. بالنسبة لقلوب أنبوب الحجاب الحاجز المتخصصة التي تتطلب دقة عالية للغاية، يتم أيضًا استخدام مقاييس الحد السلس (مقاييس الانطلاق وعدم الانطلاق) للفحص السريع للتأكد من التحكم الصارم في تسامح القطر الداخلي ضمن النطاق القياسي، وبالتالي منع الارتخاء أو التشويش عند تركيب الأنبوب على الماكينة.

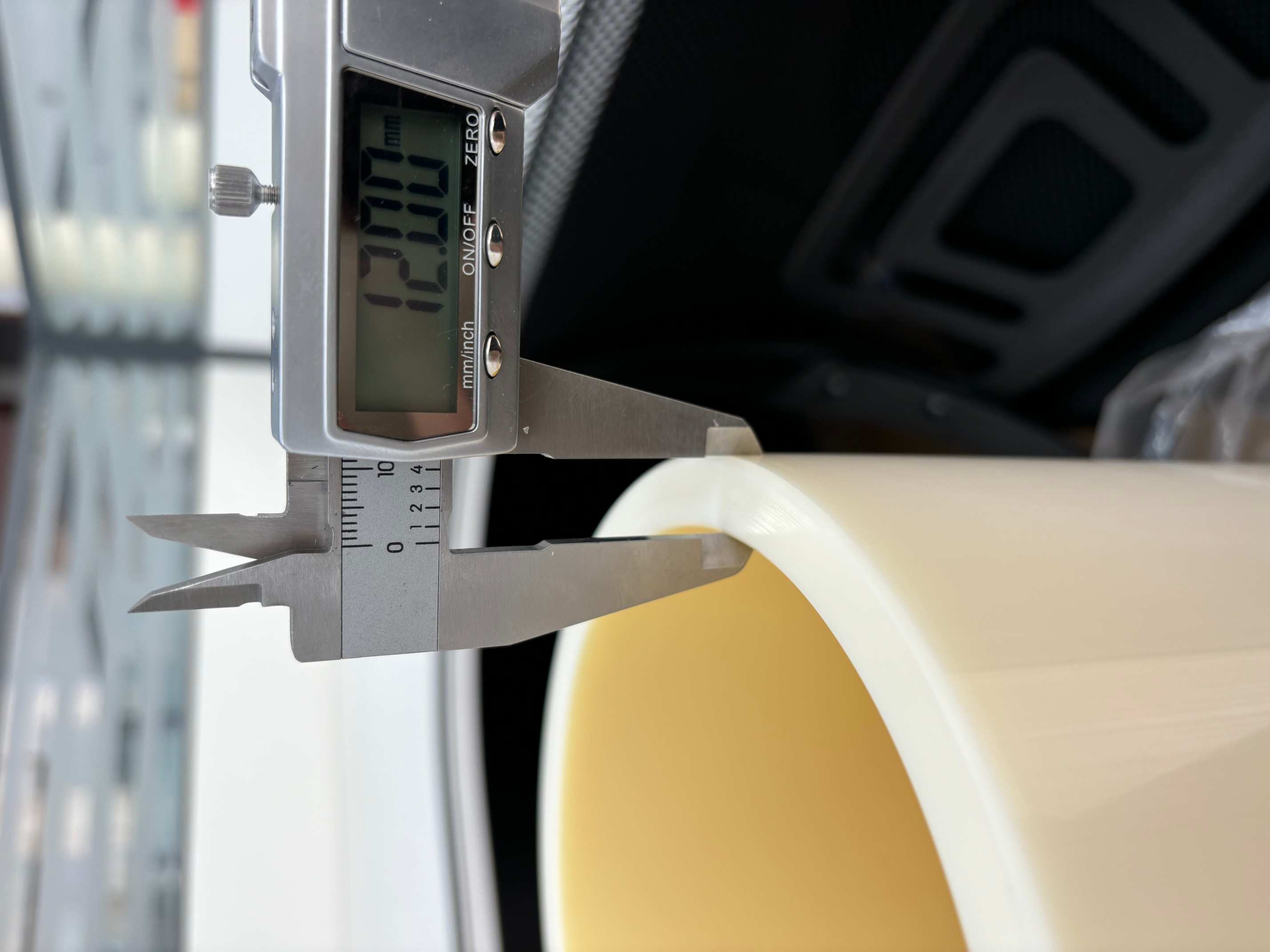

قياس سمك الجدار للأنابيب الأساسية ABS: تطبيق القوة بالتساوي؛ أخذ قياسات متعددة
يؤثر تجانس سمك الجدار بشكل مباشر على توازن الضغط للأنبوب الملفوف أثناء التشغيل عالي السرعة. يتم أخذ القياسات عن طريق تثبيت ميكرومتر مباشرة على المقطع العرضي لجدار الأنبوب. يجب تحديد ما لا يقل عن ست إلى ثماني نقاط قياس بالتساوي حول محيط الأنبوب، مع تجنب خط القالب. يتم تسجيل القيم القصوى والدنيا ويتم حساب المتوسط لضمان الحفاظ على انحرافات سمك الجدار في حدود ±0.2 مم.
قياس طول الأنابيب الملفوفة ABS: ضمان المحاذاة المثالية حتى المليمتر
قد يبدو قياس الطول أمرًا بسيطًا، لكنه لا يترك مجالًا للإهمال. ضع الأنبوب الملفوف ABS بشكل طبيعي ومستقيم على سطح مستو، واستخدم شريط قياس فولاذي معايرًا لقياس المسافة بين الأطراف الخارجية على طول محور الأنبوب. عند القياس، تأكد من أن خط الرؤية عمودي على المقياس، بدقة لأقرب ملليمتر. لا تقم بتمديد أو ضغط الأنبوب بشكل مصطنع للتأكد من أن كل أنبوب أساسي يتوافق تمامًا مع معدات خط الإنتاج. عادة، يكون التسامح مع الطول لأنبوب ABS الأساسي مقاس 6 بوصات في حدود ±0.2 مم.
قياس استقامة واستدارة الأنابيب الأساسية ABS
في ظل ظروف لف عالية السرعة تصل إلى عدة مئات من الأمتار في الدقيقة، تعد استقامة واستدارة (الإهليلجية) للأنابيب الأساسية ABS مؤشرات رئيسية لمنع تجعد الغشاء وكسره. لقياس الاستقامة، ضع الأنبوب الأساسي على كتلة على شكل حرف V وحرك مقياس القرص على طول الاتجاه المحوري للأنبوب لقراءة الفرق بين أعلى وأدنى القراءات؛ لقياس الاستدارة، يتم توزيع نقاط قياس متعددة بالتساوي حول المحيط في نفس المقطع العرضي، ويتم حساب الفرق بين القطر الخارجي الأقصى والأدنى. وضعت الشركات الرائدة في الصناعة معايير تتحكم بشكل صارم في الشكل البيضاوي الدائري الخارجي للأنابيب مقاس 6 بوصات إلى حدود 0.3 مم، مع استقامة تصل إلى 0.15 مم/م، وبالتالي منع الجريان الشعاعي وعدم المحاذاة المحورية عند المصدر.
ومن الجدير بالذكر أن أبعاد ABS، باعتبارها لدن بالحرارة، تتأثر بدرجة الحرارة المحيطة. لذلك، قبل إجراء أي قياسات دقيقة، يجب أن تخضع العينات لتكييف شامل في بيئة معملية قياسية (درجة الحرارة 23 درجة مئوية ± 2 درجة مئوية، الرطوبة النسبية 50% ± 10%) لإزالة الأخطاء الناجمة عن التمدد الحراري والانكماش، وبالتالي ضمان دقة وموثوقية بيانات الاختبار.
من استلام المواد الخام إلى إرسال المنتجات النهائية، كلأنبوب ABS الأساسييخضع لسلسلة من "عمليات التفتيش" الصارمة للأبعاد في JSHKCORES. وهذا بالضبط هو الالتزام الذي لا يتزعزع بالتسامح على مستوى الميكرونجيانغسو هونغكاي لتكنولوجيا البلاستيك المحدودةالتي توفر أقوى ضمان لخطوط الإنتاج عالية السرعة للعملاء النهائيين.
